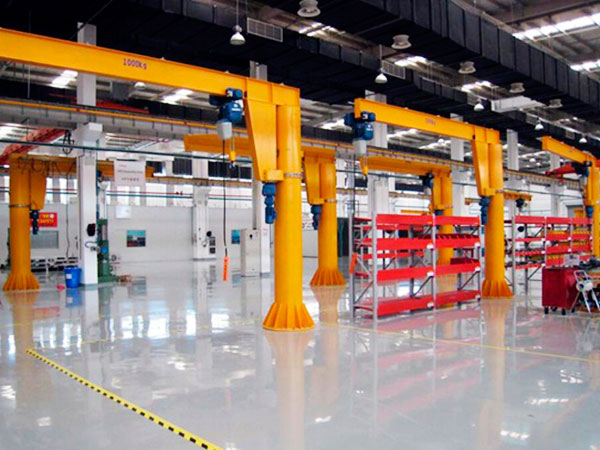

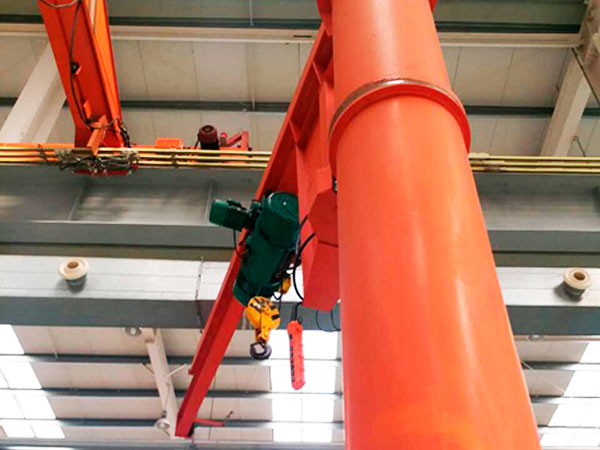

BDZ定柱悬臂起重机是与PK型环链电动葫芦或CD、MD型电动葫芦配套使用的一种起重机械。它由立柱、回转臂、悬臂驱动装置和电动葫芦组成。立柱下端底座通过地脚螺栓固定在混凝土基础上，由电机带动减速机驱动装置使悬臂回转，电动葫芦在悬臂工字钢上作往返运行作业。
BDZ定柱悬臂起重机具有结构简单，操作方便，占用空间小，作业范围大等特点。广泛应用于机械制造、汽车、造船等现代化工业的生产线、流水线、装配线及仓库、码头、实验室等场合的物料吊运作业中。是企业提高工效，改善劳动条件的理想起重设备。
BDZ定柱悬臂起重机属于轻中级工作制，额定工作量为0.25t、0.5t、1t、2t、3t、5t六种规格。根据工作岗位需要选用不同规格型号的起重机和起升速度与运行速度。该机具有两种操纵形式：电动回转和手动回转。旋转臂的回转角度根据使用场所需要可选择180°、270°、345°、360°等不同的角度。
主要技术参数：
| 起重量 | t | 0.25 | 0.5 | 1 | 2 | 3 | 5 | |
| 起升高度h | mm | 3000 | 3000 | 3000 | 3000 | 4000 | 4000 | |
| 回转半径R | mm | 3000 | 3000 | 3000 | 3000 | 4000 | 4000 | |
| 回转半径R1 | mm | 950 | 1070 | 1100 | 1120 | 1160 | 1000 | |
| 回转角度 | 度 | 360 | 360 | 360 | 360 | 360 | 360 | |
| 起升速度 | 米/分 | 常速 | 4;10;8 | 5;10;8 | 5;8 | 4;8 | 8 | 8 |
| 慢速 | 1;2.5;0.8 | 1.25;2.5 | 1.25;2;0.8 | 1;0.8 | 0.8 | 0.8 | ||
| 外型高度H | mm | 3650 | 3900 | 4100 | 1230 | 5500 | 5750 | |
| 外型宽度L | mm | 3340 | 3363 | 3400 | 3415 | 4450 | 4600 | |
| 运行速度 | 常速 | 14；20 | 14；20 | 14；20 | 14；20 | 20 | 20 | |
| 回转速度 | 转/min | 1.0 | 0.8 | 0.7 | 0.7 | 0.9 | 0.6 | |
| 自重 | KG | 950 | 1100 | 1800 | 2100 | 3500 | 4500 | |
